dragon.PDA · Datenerfassung & SPS-Archivierung

Messdaten erfassen.
Zusammenhänge sehen.
Prozesse verstehen.

dragon.PDA archiviert Ihre SPS-Daten und macht Messwerte grafisch auswertbar. Kombinieren Sie Sensoren, vergleichen Sie Verläufe und greifen Sie auf historische Daten zurück – in einer zentralen Anwendung.

Funktionen entdecken
  • Multi-SPS.
  • Bis zu 10 Messreihen.
  • Historische Auswertung.
Industriedaten im Zusammenhang
dragon.PDA

Von der Steuerung zur Auswertung.

SPS-UnterstützungS7-300 bis S7-1500
Grafische AnalyseBis zu 10 Sensoren
DatenmodiNormal & History
Export im PDA GridExcel, Word & PDF

Datenerfassung, Archivierung und Visualisierung in einem System.

Ihre Daten. Ihr Überblick.

Messpunkte verbinden.
Entwicklungen erkennen.

Freie Sensorauswahl und umfangreiche Darstellungsoptionen helfen Ihnen, Zusammenhänge zwischen Messpunkten zu untersuchen. Der mögliche Archivierungszeitraum richtet sich nach dem verfügbaren Speicherplatz.

Erfassen

SPS-Daten zentral sammeln

Ein Windows-Dienst kommuniziert direkt mit der SPS und speichert die Daten zentral. Die Anwendung unterstützt mehrere SPS-Systeme und frei wählbare Speicherintervalle pro Einheit.

Archivieren

Verläufe nachvollziehen

Greifen Sie auf archivierte Messwerte zu und grenzen Sie den gewünschten Zeitraum gezielt ein. Die Modi Normal und History unterstützen unterschiedliche Auswertungen.

Analysieren

Sensoren vergleichen

Kombinieren Sie bis zu zehn Serien beziehungsweise Sensoren in einer grafischen Analyse. Messdaten lassen sich exakt oder interpoliert darstellen.

Weiterverarbeiten

Massendaten auswerten

Untersuchen Sie große Datenmengen im dragon.PDA Grid und exportieren Sie Ergebnisse nach Excel, Word oder PDF.

Von einzelnen Messwerten zum Gesamtbild – konfigurierbar, vergleichbar und nachvollziehbar.

01 / Startseite

Direkt einsteigen.
Persönlich arbeiten.

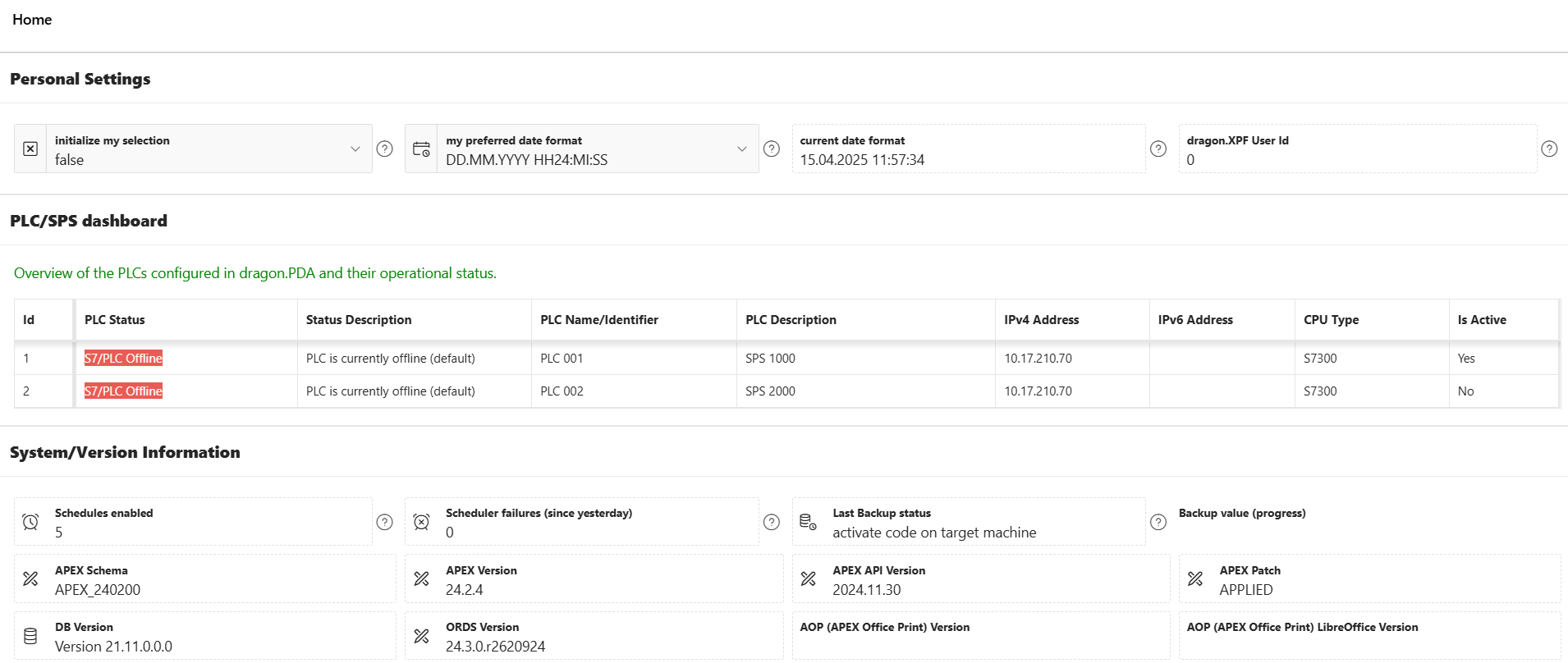

Nach dem Login sehen Sie die angeschlossenen PLC-/SPS-Systeme und legen Ihre persönlichen Präferenzen fest. Dazu gehören die Datumsdarstellung und die Übernahme der Sensorenauswahl aus der vorherigen Sitzung.

Optische Einstellungen werden benutzerbezogen gespeichert. Direkthilfen zu den Feldern und ein eingebettetes PDF-Hilfedokument unterstützen die Bedienung.

dragon.PDA: Startseite mit persönlichen Einstellungen und SPS-Übersicht
Startseite: angeschlossene Systeme und persönliche Einstellungen.

02 / Cockpit

Die richtigen Sensoren.
Im richtigen Kontext.

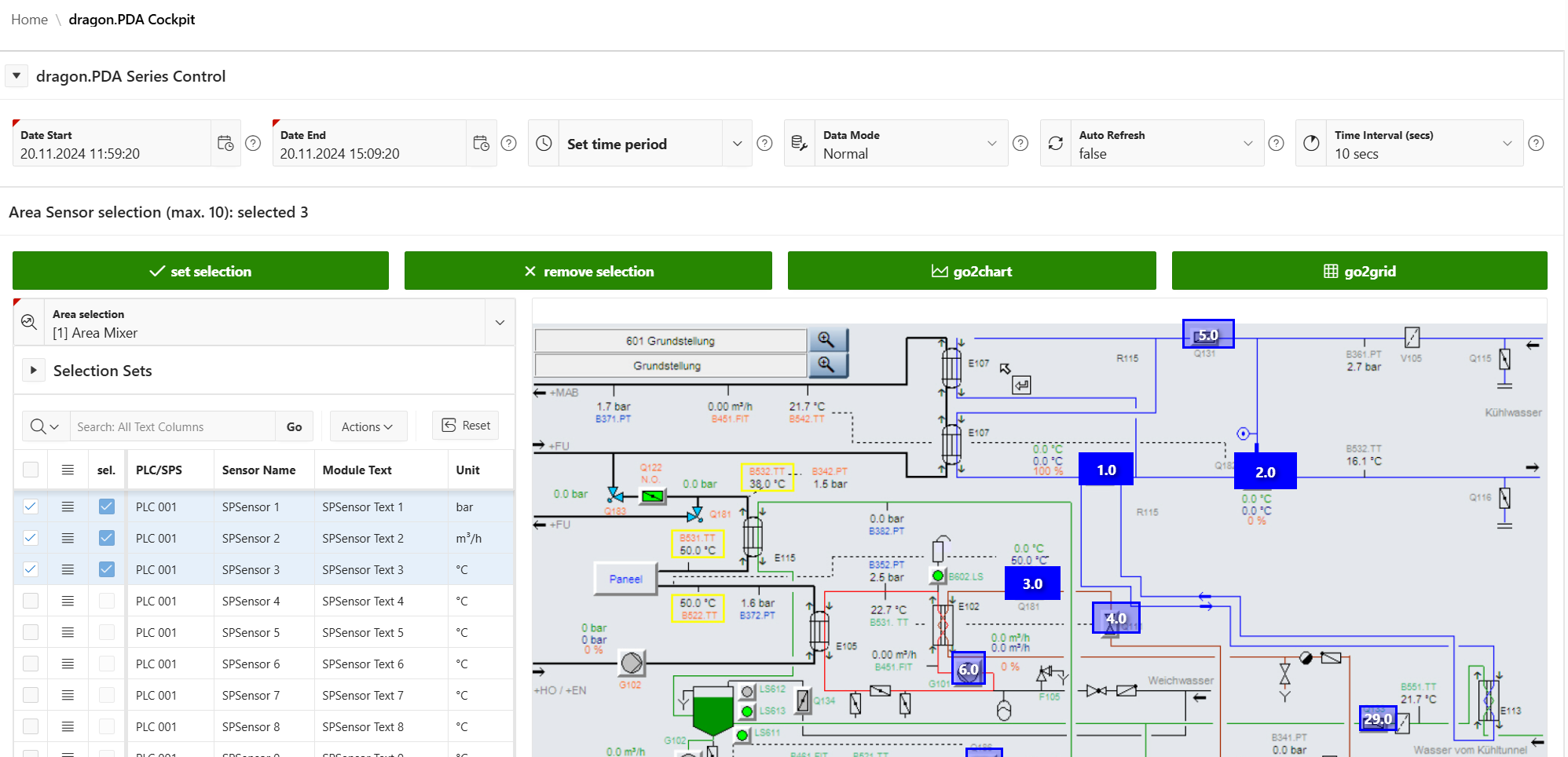

Mit der Series Control legen Sie Zeitraum und Datenmodus fest. Speichern Sie Ihre Sensorenauswahl als Selection-Set und stellen Sie Messpunkte im Zusammenhang mit der Anlage dar.

dragon.PDA: Cockpit mit Series Control, Sensorauswahl und Anlagenvisualisierung
Das Cockpit verbindet Messreihen, Zeiträume und die Position der Sensoren.
Auswahl

Selection-Sets

Stellen Sie die gewünschten Sensoren zusammen und speichern Sie die Auswahl für wiederkehrende Analysen.

Anlagenbezug

Sensorpositionen

Visualisieren Sie die Position der Sensoren innerhalb Ihrer Anlage. Sensoren und Bereiche sind frei konfigurierbar und mit einem Schaltplanbild verknüpfbar.

Darstellung

Area-Editor

Passen Sie das Erscheinungsbild der Sensoren auf dem Anlagenbild individuell an.

03 / Chart & Analyse

Verläufe sichtbar machen.
Details gezielt untersuchen.

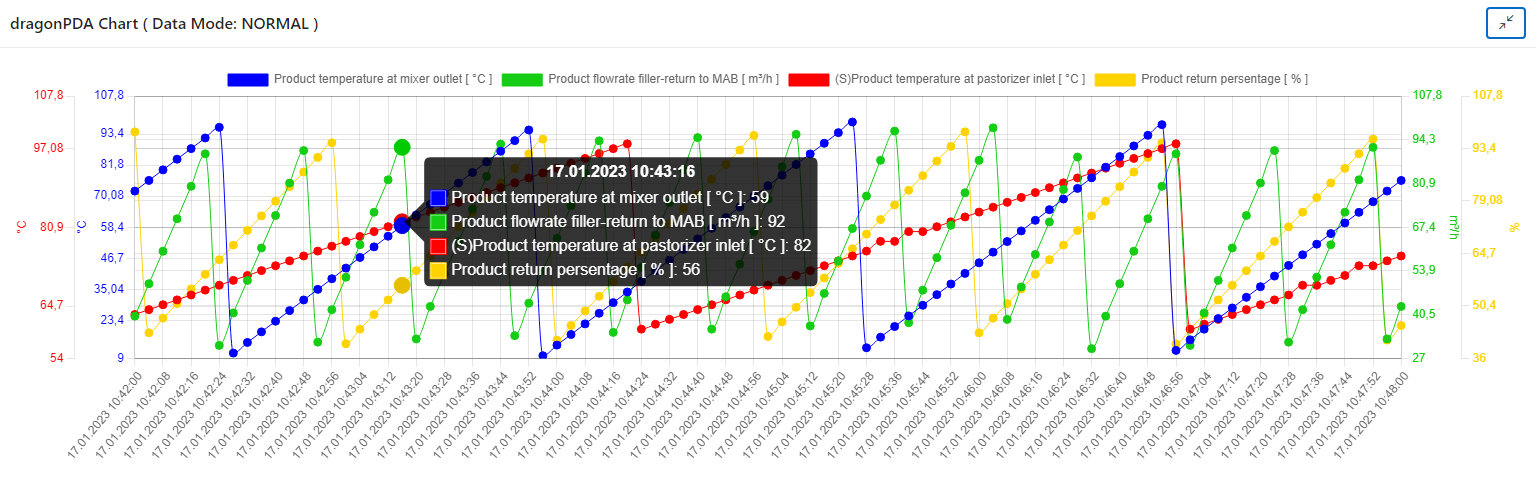

Bis zu 10 Messreihen.Exakte oder interpolierte Darstellung.

dragon.PDA: Diagramm zur grafischen Auswertung mehrerer Messreihen
Grafische Analyse mit individuell konfigurierbaren Anzeigeoptionen.
  • 01 / Aktualisierung

    Auto-Refresh

    Aktualisieren Sie die Darstellung automatisch in Intervallen von 5, 10, 30 oder 60 Sekunden.

  • 02 / Ausschnitt

    Chart-Zoom

    Aktivieren Sie den Zoom, um relevante Abschnitte eines Verlaufs genauer zu untersuchen.

  • 03 / Orientierung

    Tooltips nach Bedarf

    Passen Sie die Tooltips an – etwa Schriftgröße und Positionierung.

  • 04 / Darstellung

    Konfigurierbare Linien

    Wählen Sie Farbe, Breite und weitere optische Merkmale der Chart-Linien.

  • 05 / Arbeitsplatz

    Flexible Chart-Höhe

    Stimmen Sie die Höhe der Darstellung auf unterschiedliche Bildschirmauflösungen ab.

  • 06 / Übersicht

    Achsen und Legenden

    Blenden Sie Y-Achsen und Legenden passend zur aktuellen Auswertung ein oder aus.

04 / Konfiguration & Betrieb

Zentral konfigurieren.
Gezielt administrieren.

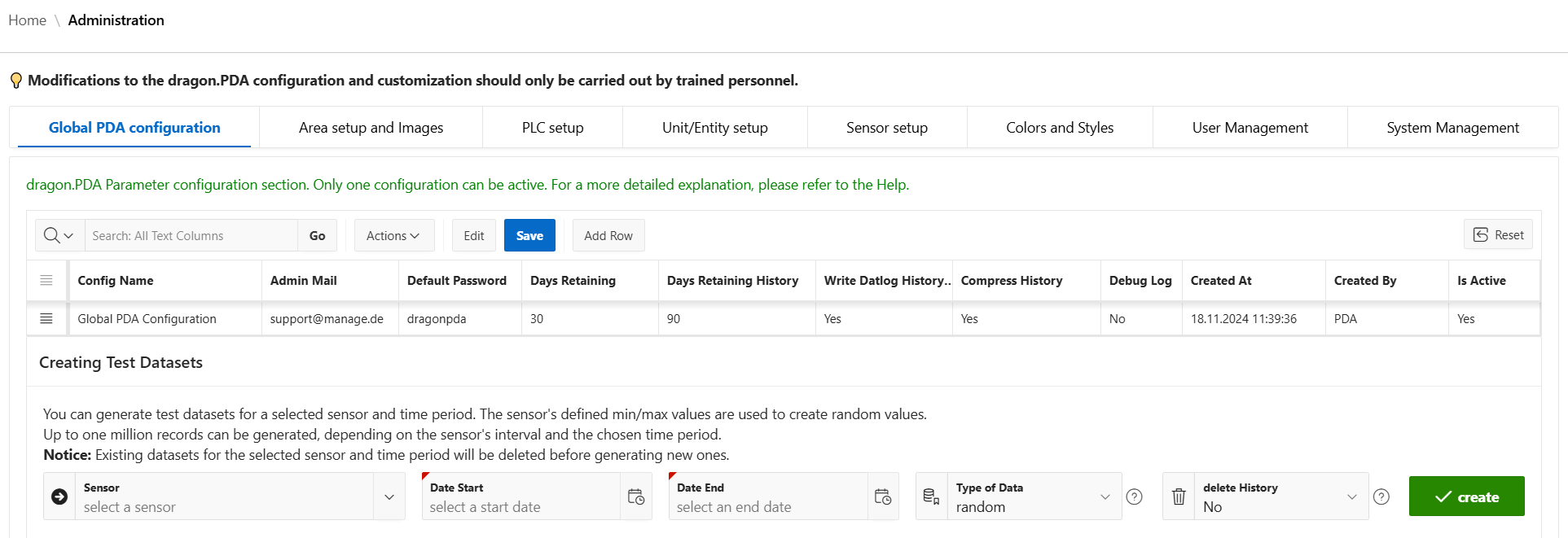

Die zentralen Datenblock-Zuordnungen werden beim initialen Setup im Administrationsbereich eingerichtet. Alle relevanten Parameter der Datenerfassung sind über einen berechtigten administrativen Zugang definierbar.

Frei wählbare Speicherintervalle pro Einheit, umfangreiche Logging-Auswertungen und eine Benutzerverwaltung mit Rollenzuordnung unterstützen einen weitgehend autonomen Betrieb.

Für Authentifizierung und Autorisierung kommt das kostenfreie dragon.XPF zum Einsatz. Unterstützt werden mehrere SPS-Systeme der Reihen S7-300 bis S7-1500.

Die Oberfläche ist responsiv und speichert Feldänderungen automatisch. Der Daten-Grid ist von beiden Funktionen ausgenommen.

dragon.PDA: Administrationsbereich zur Konfiguration der Datenerfassung
Administration: Parameter und Zuordnungen zentral verwalten.

Optionale Add-ons

Passend erweitern.
Nach Ihrem Bedarf.

Ergänzen Sie dragon.PDA um Funktionen für Datensicherung, vorkonfigurierte Systeme und regelmäßige Berichte.

Datensicherung

Automatisches Backup

Automatisches Backup inklusive Oracle-Datenbank und Verwaltung der Log-Archive.

Vorkonfiguriertes System

dragon.PDA Appliance

Komplett vorkonfigurierte Systeme als manage.it dragon.PDA Appliance.

Berichtswesen

Regelmäßige Reports

Wochen-, Monats- und Jahresberichte in den Formaten PDF, DOC und RTF.

Ihr nächster Schritt

Mehr aus Ihren
SPS-Daten machen.

Sie möchten Messdaten archivieren, Sensorverläufe auswerten oder mehrere SPS-Systeme zusammenführen? Besprechen Sie Ihre Anforderungen mit uns.

Zu dragon.PDA beraten lassen
Produktflyer ansehen (PDF)
